Model:
Abloy
Serie:
MVR3000
Låscylinder typ:

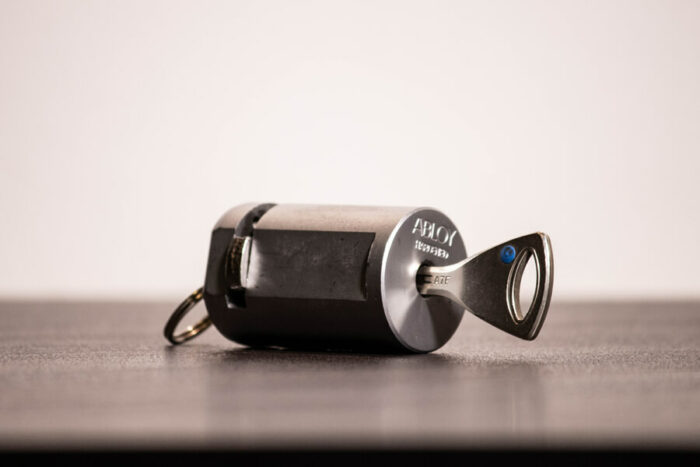

Abloy låscylinder typ 5153 eller motsvarande
Mått:
Ø38mm x 135mm
Material:
El-galvaniserat stål

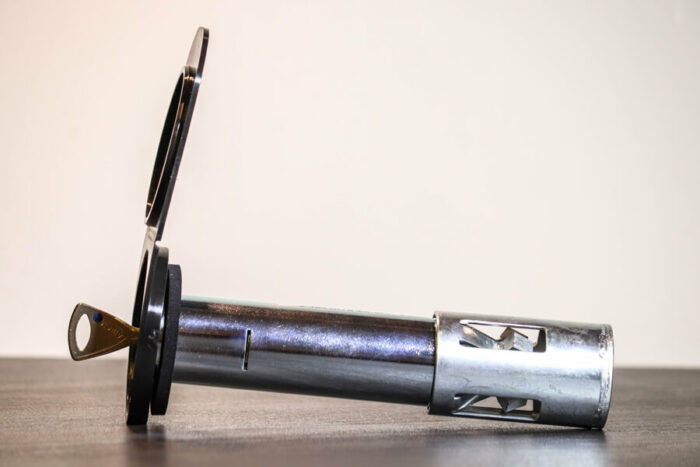

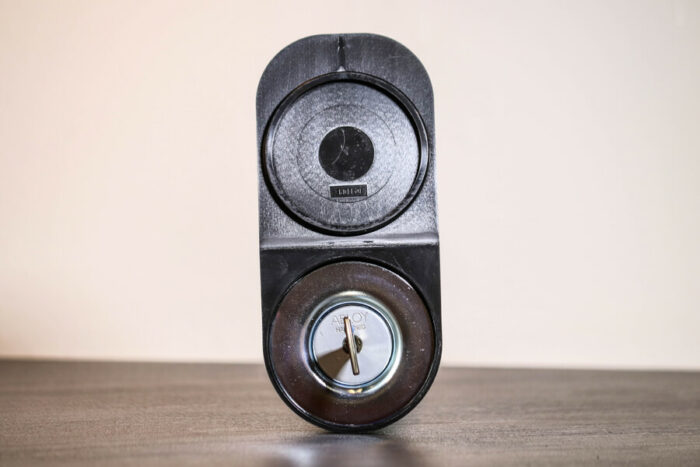

Nyckeltub MVR3000 Abloy
- Installation i tegelväggar eller liknande kavitetsväggar
- Montering i betongväggar eller där högsta säkerhetsnivå krävs Klass 5
- Dörrmontering
- Montering i trä- eller stålplåtväggar
- Godkännande
Installation i tegelväggar eller liknande kavitetsväggar
Nyckeltub Ø38mmx135mm monterad tillsammans med expansionselement Ø45mmx75mm (total längd monterad 195mm) – nyckeltuben monteras i kavitetsväggar utan användning av lim, enkelt och snabbt.
Nyckeltuben är godkänd i klass 3.
Expansionselement MVR301000004: mått Ø45mm x 75mm kan användas i kavitetsväggar där ytterväggens tjocklek är från 9,5 cm – 14 cm.
Expansionselement MVR30100005: mått Ø45mmx115mm kan användas i kavitetsväggar där ytterväggens tjocklek är från 5,5-10 cm.
MVR3000 Nyckeltub med ekspansionselement MVR30100004 Ø45mm x 75mm
MVR3000 Nyckeltub med ekspansionselement MVR30100005 Ø45mm x 115mm
Montering i betongväggar eller där högsta säkerhetsnivå krävs Klass 5
Nyckeltub Ø38mmx135mm monteras tillsammans med gängstång och förankringsplatta (artikelnummer MVR30100008), längd justeras efter väggens tjocklek (se även punkt 5 i installationsinstruktionen).
Nyckeltuben är mekaniskt godkänt i Klass 5.
Dörrmontering
Nyckeltuben kan monteras i trä- och aluminiumväggar. Nyckeltub Ø38mm x135 monteras tillsammans med bak-tub genom dörrplattan (artikelnummer MVR30100009).
(Se även monteringsanvisning för MVR3000 Abloy).
Montering i trä- eller stålplåtväggar
Nyckeltub Ø38mm x135mm monteras tillsammans med expansionselement Ø45x135mm (artikelnummer MVR30100026 – total längd före montering av expansion 205mm). Nyckeltuben kan monteras i träväggar och liknande väggar där ytterväggens tjocklek är frän 12-39 mm.
(Se även monteringsanvisning för MVR3000 Abloy).
Är väggen tunnare än 12mm används expansionselement Ø45x165mm (artikelnummer MVR30100027 – total längd före montering 245mm). Nyckeltuben kan monteras i stålplåtväggar och liknande väggar där ytterväggens tjocklek är mellan 1-39 mm.
(Se även monteringsanvisning för MVR3000 Abloy).
Godkännande
MVR3000 Abloy Nyckeltub med expansion:
- Godkänd i Klass 3 (förutsätter godkänd Abloy låscylinder typ 5153)
MVR3000 Abloy Nyckeltub med gängstång och förankringsplatta :
- Godkänd i Klass 5 (förutsätter godkänd Abloy låscylinder typ 5153).
