Modell:
Abloy
Serie:
MVR3000
Sylindertype:
Abloy sylinder type 5153 eller tilsvarende
Dimensjoner:
Ø38mm x 135mm
Materialer:
El-galvanisert stål

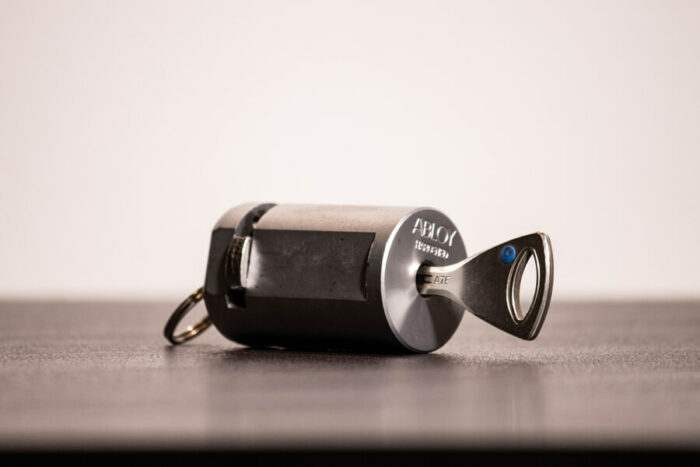

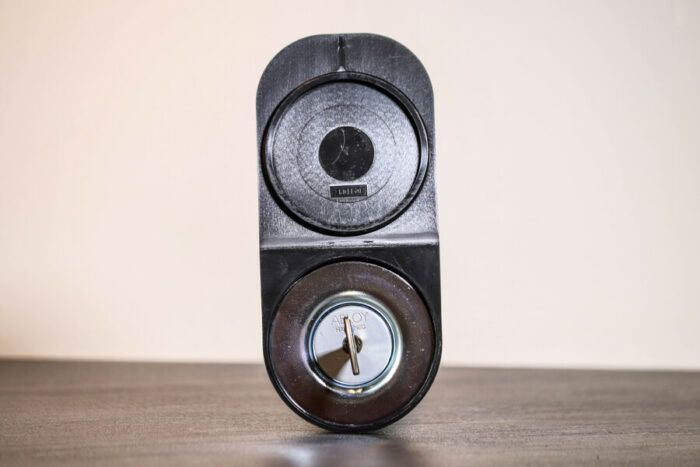

Nøkkelrør MVR3000 Abloy
- Installasjon i murvegger eller lignende hulromsvegger
- Montering på betongvegger eller der det kreves høyeste sikkerhetsnivå Klasse 5
- Dørmontering
- Montering på tre- eller stålplatevegger
- Godkjenning
Installasjon i murvegger eller lignende hulromsvegger

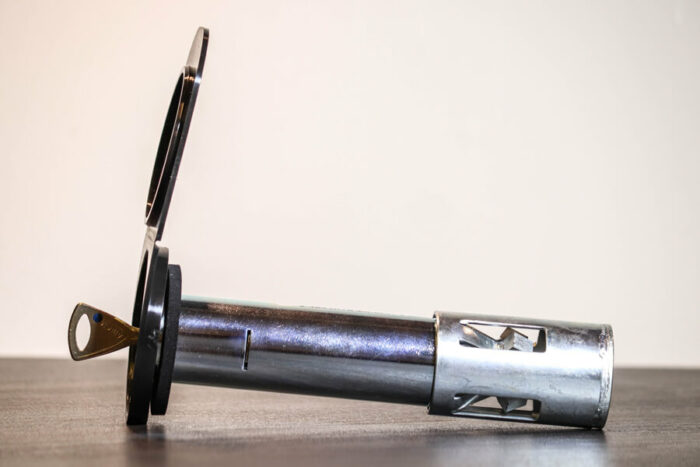

Nøkkelrør Ø38mm x 135mm montert sammen med ekspansjonselement Ø45mm x 75mm (total lengde montert 195mm) – nøkkelrøret monteres i hulromsvegger uten bruk av lim, enkelt og raskt.
Nøkkelrøret er godkjent i klasse 3.
Ekspansjonselement MVR301000004: dimensjoner Ø45mm x 75mm kan brukes i hulromsvegger der ytterveggtykkelsen er fra 9,5 cm – 14 cm.
Ekspansjonselement MVR30100005: Dimensjonene Ø45 mm x 115 mm kan brukes i hulromsvegger der ytterveggtykkelsen er fra 5,5–10 cm.
Montering på betongvegger eller der det kreves høyeste sikkerhetsnivå Klasse 5
Nøkkelrør Ø38mm x 135mm monteres sammen med gjengestang og ankerplate (artikkelnummer MVR30100008), lengden justeres i henhold til veggtykkelsen (se også punkt 5 i monteringsanvisning).
Nøkkelrøret er godkjent i klasse 5.
Dørmontering
Nøkkelrøret kan monteres på tre- og aluminiumsvegger. Nøkkelrør Ø38mm x135 monteres sammen med bakrøret gjennom dørplata (artikkelnummer MVR30100009).
Montering på tre- eller stålplatevegger
Nøkkelrør Ø38mm x135mm monteres sammen med utvidelseselement Ø45 x 135mm artikkelnummer MVR30100026 – total lengde før montering av utvidelse 205mm). Nøkkelrøret kan monteres i trevegger og lignende vegger der tykkelsen på ytterveggen er fra 12–39 mm.
(Se også monteringsanvisning for MVR3000 Abloy).
Hvis veggen er tynnere enn 12mm, bruk utvidelseselementer Ø45x165mm (artikkelnummer MVR30100027 – total lengde før montering 245mm). Nøkkelrøret kan monteres på stålplatevegger og lignende vegger der tykkelsen på ytterveggen er mellom 1–39 mm.
(Se også monteringsanvisning for MVR3000 Abloy).
Godkjenning
Nøkkelrøret MVR3000 Abloy med utvidelse:
- Godkjent i Klasse 3 (forutsetter godkjent Abloy sylinder type 5153 i klasse 3)
Nøkkelrøret MVR3000 Abloy med gjengestang og forankringsplate
- Godkjent i Klasse 5 (forutsetter godkjent Abloy sylinder type 5153 i klasse 5).
